R.O.T GmbH

Herkömmliche Verfahren zum Entleeren von Altpulver aus Filtereinheiten:

  • Mit einer Schaufel
  • Mit dem Eimer
  • Mit der Hand
  • Mit dem Staubsauger
  • Durch kippen des Behälters

Die Folgen daraus:

  • Verschmutzung des Umfelds
  • Körperlich schwere Arbeit
  • Gesundheitsschädlich durch
         Staubbelastung
  • Zeitaufwendig
  • Maschinen Stillstandszeit
  • Teuer

Die Zielsetzung:

  • Einfache , staubfreie und
        preiswerte Entsorgung von
        Altpulver aus jedem Pulverbehälter
        von Nachfiltern und Verlustanlagen.
  • Keine Produktionsunterbrechung
1-Altpulverentsorgung2
1-Altpulverentsorgung1
Luftboden1
Ansaugsystem1
1-Deckel mit Sonde-1
  • 20733-1 ohne Sonde
  • 20733-2 m. Sonde 230 V
  • 20733-3 m. Sonde 24 V



Verteiler1
Schaltschrank4
Sonde1
Kabel1

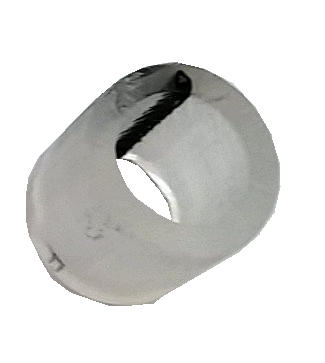

16648-Schlauch
Schlauch1
10090-Schlauch 8-6

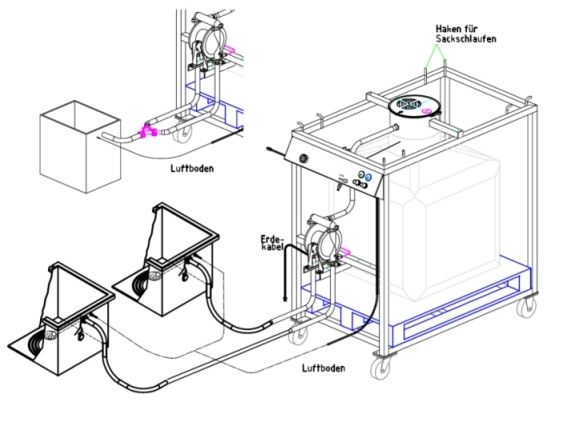

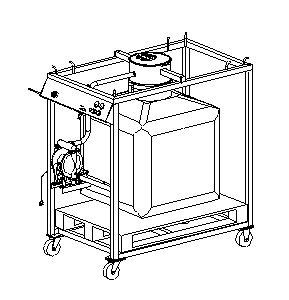

Powderpump Recycling Wagon 18380



  • Wagen mit je 2 Lenk- und Bockrollen
  • Big-Bag-Aufnahme mit Palettenentnahme
  • Druckluftmembranpumpe 1“
  • Zeitsteuerung für Entleerlaufzeiten
  • Rein pneumatischer Betrieb möglich
  • Ansaugsystem für alle Behälter passend mit Schnellkupplung
  • Abluftfilter
  • 1 Satz Verbindungsschläuche

Technische Daten und Maße 1“ Pumpe:

  • Pulvermenge:             4,5 - 6 kg/min
  • Förderlänge max.:      35 m
  • Anschlussspannung:  230V / 50Hz
  • Luftverbrauch:            50 m³/h bei 6 bar



Luftboden für bauseitige Behälter 19165.... oder 21400....

  • Luftboden zum nachträglichen Einbau in bauseitigen   Pulverauffangbehälter jeder Größe
  • L=………  B=………  oder D= ……..





Ansaugsystem mit Schnellkupplung 19166....

  • Ansaugsystem für alle Behälter passend mit Schnellkupplung und Schlauchstück zur Anpassung an bauseitigen Behälter







Deckel für Sackstutzen kpl.
20733-1 ohne Sonde
20733-2 mit Sonde 230 V und 20733-3 mit Sonde 24 V

  • Stahldeckel mit Schnellspanner
  • Abluftfilter
  • Paddelsonde Atex 3D
  • Technische Daten:

Anschlusspannung 20733-2:  230V~ / 50Hz

Anschlusspannung 20733-3:  24V-



PowderPump und Zubehör

Schlauch-Konsole Nr. 21333



  • Verteiler zum Anschluss von 4 Behältern an eine 1“ Pumpe
  • 8 x Schlauchkupplung
  • 4 x Blinddeckel
  • Schnellverbinder für Luftboden





Steuerung für 2 ext. Sonden Nr. 24496



  • Automatische Niveausteuerung über Sonden
  • Automatischer Nachlauf (einstellbar)
  • Eingangsspannung: 230V~/50 Hz
  • Ausgangsspannung: 24V-

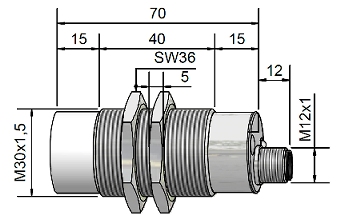

Sonde für Behälter Atex 2D Nr. 21202



  • Sonde Kapazitiv D= M32
  • Zum Einbau der Niveausonde in bauseitigen Behälter



Zuleitung für Sonde  18293



  • 4 pol. Zuleitung für Sonde 21202  (5m)





Schläuche für 1“ Pumpe



  • 16806 Saugschlauch zur Pumpe mit Erdelitze 19 x 4
  • 18320 Spiralschlauch ID 32 mm (Druckseitig)



  • Pneumatikschlauch PA flexibel 8/6
